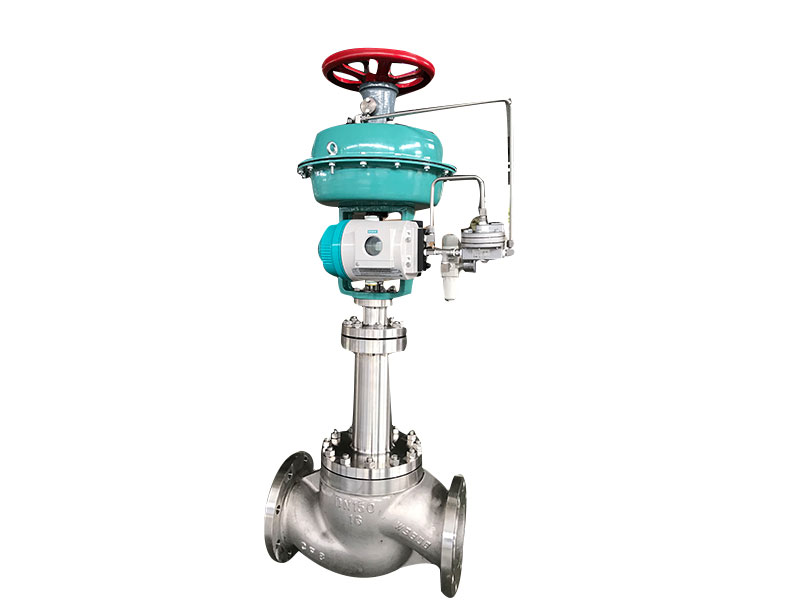

气动阀门是工业管路中常见的流体控制设备，主要由气动执行器和阀门组成，通过压缩干净的空气驱动阀门，控制管道介质的流通和关闭，执行速度非常快，通常用于快速切断使用。气动阀门通常配置电磁阀、气源处理三连件、限位开关、定位器、控制箱等各种附件，实现当场控制和远距离集中控制。对于只需要打开和关闭作用的两个阀门，电磁阀是必要的配置，电磁阀通过激磁/消磁达到对气动阀开/关的控制。 就气体回路(或液体回路)而言，两位三通电磁阀有一个进气孔(连接进气源)，一个出气孔(提供给目标设备)，一个排气孔(通常安装一个消声器，如果不怕噪音也可以不安装。二位五通电磁阀有一个进气孔(连接进气源)，一个正动作出气孔和一个反动作出气孔(分别提供给目标设备的一个正反动作的气源)，一个正动作的排气孔和一个反动作的排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12毫米的工业胶管。

从电性能上看，二位三通电磁阀一般采用单电控制(即单线圈)，二位五通电磁阀一般采用双电控制(即双线圈)。盘管电压等级一般为DC24V,AC220V等。二位三通电磁阀分为常闭常开两种，常闭常开指线圈未通电时气路断开，常开常闭常开指线圈未通电时气路通畅。常闭式两位三通电磁阀的动作原理：给线圈通电，气路接通，线圈一旦断电，气路就断开了，这相当于“点动”。

常开型两位三通单电控电磁阀的动作原理：给线圈通电，气路断开，线圈一旦断电，气路即接通，这也叫“点动式”。二位五通双电控电磁阀动作原理：给正动作线圈通电时，正动作线圈接通(正动作线圈出气孔有气)，即使正动作线圈断电后仍为正动作线圈通电，也将保持正动作线圈通电。对反动作线圈进行通电，则反动作气路接通(反动作出气孔有气)，即使对反动作线圈进行断电，反动作气路仍然是连接的，直到对正动作线圈进行通电为止。它相当于自锁(即所谓的记忆功能)。基于两位五通双电控电磁阀的这一特点，在设计机电控制电路或编制PLC程序时，可使电磁阀线圈动作1~2秒，以保护电磁阀线圈不易损坏。

电控原理图单电磁阀是通过控制电磁线圈的电流通断和弹簧的作用，来控制阀芯的运动，从而实现控制阀的开闭：以压缩空气作为气动执行器的动力源，把输入控制信号转换成气压信号，加在气动执行器上，驱动阀门，实现连续调节或开关动作，气动控制阀可配以各种附件，实现多种控制功能，满足控制系统对气动控制阀的各种特殊要求。可以说，附件可以使气动控制阀的功能更加完善、合理和完备。
